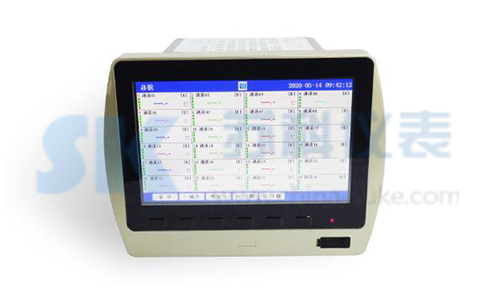

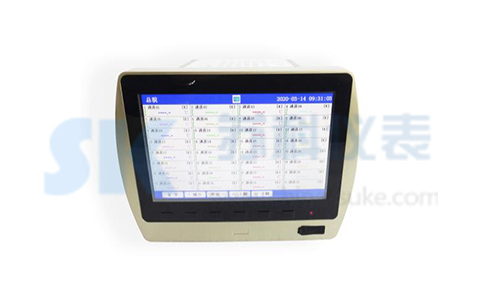

一、觸摸屏真彩無紙記錄儀概述
SK-130RP型觸摸屏真彩無紙記錄儀有1~36路萬能輸入通道（可組態選擇輸入：標準電壓、標準電流、熱電偶、熱電阻、毫伏等信號）。可帶64路報警輸出或32路模擬量變送輸出，Mobus RTU RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，TF卡插座；可提供傳感器配電；具有強大的顯示功能，實時曲線顯示，歷史曲線追憶，棒圖顯示，報警列表顯示等。人性化的外觀、完備的功能體現、可靠的硬件品質，使它具有高的性能價格比，廣泛應用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種行業工業現場。
二、觸摸屏真彩無紙記錄儀主要技術參數
| 測量輸入 |
輸入信號 |
電流：0~20mA、0~10mA、4~20mA |
電壓：0~5V、1~5V、0~10V、±5V、、0~20 mV、0~100mV、±20mV、±100mV |
熱電阻：Pt100、Cu50、Cu100、BA1、BA2 |
線性電阻：0~400Ω |
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 |
輸出 |
|
報警輸出：繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載） |
饋電輸出：DC24V±1，負載電流≤250mA |
通訊輸出：RS485/RS232通訊接口，波特率1200~57600bps可設置，采用標準MODBUS RTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米；EtherNet通訊接口，通訊速率為10M，（只適用于局域網） |
綜合參數 |
測量精度 |
0.2%FS±1d |
采樣周期 |
1秒 |
設定方式 |
手動觸屏（16通道以上）及面板輕觸式按鍵（16通道以內）兩種設定方法（二者選其一）；參數設定值密碼鎖定；設定值斷電永久保存。 |
顯示方式 |
大7英寸800*480點陣寬屏TFT高亮度彩色觸屏液晶顯示，LED背光、畫面清晰、寬視角。屏幕亮度可以自由調節顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標縮放變更等 |
存儲容量 |
內部Flash存儲器容量4G Byte |
記錄間隔 |
以秒為單位任意按需要自行設定選擇。 |
使用環境 |
環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）； 避免強腐蝕氣體。（注：若現場環境惡劣，定貨時務必特殊說明） |
工作電源 |
AC85～264V(開關電源)，頻率范圍：50-60HZ，最大功耗：30VA |
三、觸摸屏真彩無紙記錄儀產品選型
SK-130RP |
觸摸屏真彩無紙記錄儀 |
外形尺寸 |
3 |
185×154 mm（開孔尺寸：138×138 mm），1～36通道 |
輸入通道數量 |
01 |
1個通用輸入通道 |
02 |
2個通用輸入通道 |
… |
… … |
36 |
36個通用輸入通道 |
模擬輸出通道數量 |
0 |
無模擬量輸出 |
1 |
1路模擬量輸出，0～10/4～20mA可設 |
… |
… … |
32 |
32路模擬量輸出，0～10/4～20mA可設 （32通道以上不能帶輸出） |
報警輸出數量 |
00 |
無繼電器輸出 |
01 |
1個繼電器輸出 |
… |
… … |
64 |
64個繼電器輸出 （32通道以上不能帶報警輸出） |
饋電輸出 |
N |
無饋電 |
V12 |
DC12V饋電/400mA |
V24 |
DC24V饋電/400mA |
打印接口 |
0 |
無 |
1 |
帶打印接口 |
通訊功能 |
0 |
無通訊接口 |
1 |
RS232通訊接口 |
2 |
RS485通訊接口 |
3 |
帶RJ45以太網功能 |
USB轉存功能 |
0 |
無數據轉存功能 |
1 |
USB數據轉存功能 |
電源 |
A |
85～265V，45～55Hz |
附件 |
微型打印機（含電源） |
記錄儀上位管理軟件 |
RS485/RS232轉換模塊 |
說明 |
36通道不能再帶電流信號或者報警信號輸出；30通道最多可以帶16路電流信號或者報警信號輸出； 24通道最多可以帶32路電流信號或者報警信號輸出/最多可同時帶16路電流信號與16路報警信號輸出；具體要求以公司解釋為準！ |
|
四、觸摸屏真彩無紙記錄儀使用注意事項及安裝
4.1使用注意事項
4.1.1對使用本儀表的注意事項
●本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形。
●請不要將帶電品靠近信號端子，可能引起故障。
●請不要對本表沖擊。
●如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系。
●為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘
4.1.2、對使用外部存儲媒體的注意事項
●存儲媒體是周密產品，請小心使用。
●除插入和取出存儲媒體外，運行時請關上硅膠蓋。存儲媒體和USB接口應減少與灰塵的接觸以得到保護。
●使用U盤、TF卡請注意靜電保護。
●推薦使用本公司配套外部存儲器產品。
●關于存儲媒體的一般使用注意事項，請參見所使用的存儲媒體所帶的使用說明書。
4.2儀表安裝
4.2.1安裝場所
請安裝在下述場所。
●安本儀表為盤裝式。
●安裝的地方要安裝在室內，且能避開風雨和太陽直射。
●為了防止本儀表內部溫度上升，請安裝在通風良好的地方。
●請選擇機械振動少的地方安裝。
●水平的地方
安裝本儀表時請不要左傾或者右傾，盡量水平（可后傾最大30°）
注意：
- 將儀表從溫度、濕度低的地方移至溫度、濕度高的地方，如果溫度變化大，則有時會結露，熱電偶輸入時會產生測量誤差。這時，請先適應周圍環境1小時以上再使用。
- 如果在高溫條件下長時間使用會縮短LCD的壽命（畫面質量降低等）。請盡量不要在高溫（大約40℃以上）條件下使用。
請不要安裝在下述地方：
●太陽光直射到的地方和熱器具的附近
請盡可能選擇溫度變化小，接近常溫（23℃）的地方。如果將儀表安裝在太陽光直射到的地方或者熱器具的附近，會對儀表內部產生不好的影響。
●油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等多的地方
油煙，蒸汽，濕氣，灰塵，腐蝕性氣體等會對儀表產生不良的影響。
●電磁發生源的附近
請不要將有磁性的器具或磁鐵靠近本儀表。如果將本儀表安裝在強電磁場發生源的附近，由于磁場的影響會帶來顯示誤差。
為避免儀表發生異常工作，現場使用射頻發生器時需與儀表保持20cm以上的距離
●不便于觀看畫面的地方
本儀表顯示部分用的是7英寸的TFT真彩LCD，如果從極其偏的角度看上去就會難以看清顯示，所以請盡量安裝在觀察者能正面觀看的地方。
4.2.2安裝方法

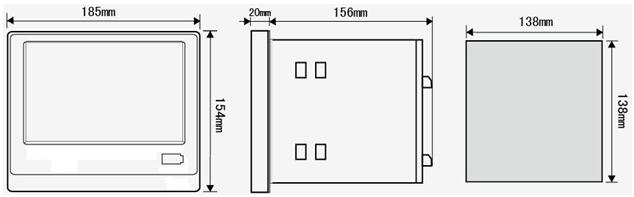

●安裝尺寸（單位：mm）
 ?
●儀表的安裝
（1）、安裝方法
A、從儀表盤前面放入儀表
B、用儀表所帶的安裝支架如下圖所示安裝
▲在儀表兩側用四個安裝支架固定

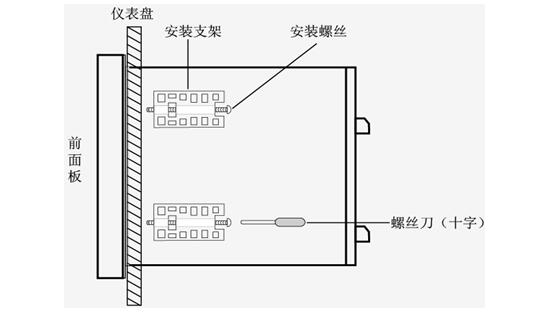

（2）、安裝圖

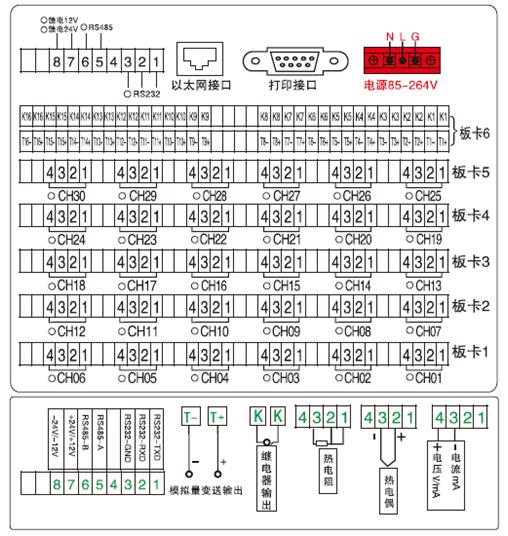

●儀表接線圖 （儀表尾部端子圖）
|
